TD系列吊式弹簧隔振器

TD系列吊式弹簧隔振器

产品主要特点

    TD型吊式隔振器是采用优质弹簧、橡胶弹性元件组合而成，其载荷范围宽，固有频率低，对振动和固体声有明显减弱作用。

应用范围

   →风管、水管隔振

   →吊装风机、空调机组、风盘等设备隔振

   →精密仪器消级隔振

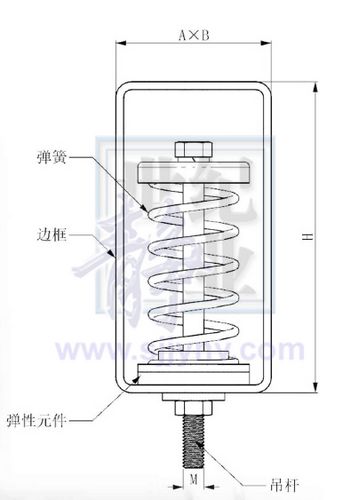

产品技术参数与安装尺寸

型号 Isolator Types	外形尺寸 Installation Dimension (mm)					载荷范围 Load (kg)		垂向固有频率 Natural Frequency (Hz)	垂向刚度 Vertical Stiffness (N/mm)
型号 Isolator Types	A	B	H	M		预压 Precompress	最大 Maxload	垂向固有频率 Natural Frequency (Hz)	垂向刚度 Vertical Stiffness (N/mm)
TD-10	60	60	130	8		5	15	4.7 ~ 2.7	4
TD-20	65	65	145	8		10	30	5.0 ~ 2.8	9
TD-30	75	75	160	10		20	50	4.3 ~ 2.7	45
TD-60	85	85	155	12		35	85	4.0 ~ 2.6	23
TD-100	95	95	180	12		60	150	4.3 ~ 2.7	44
TD-150	120	120	170	12		80	200	4.6 ~ 2.9	66
TD-300	135	135	230	16		170	400	4.0 ~ 2.6	107
TD-550	155	155	260	16		330	800	3.9 ~ 2.5	196
TD-900	170	170	300	18		560	1300	3.8 ~ 2.5	349
TD-1500	210	210	300	20		850	2000	4.0 ~ 2.6	498

注：吊架型号中为对应吊架的最佳荷载值，单位为kg。
