当设备和管道需要吊挂安装时，采用吊式隔振器来实施，这样可以有效地减弱振动和固体声向楼板、墙体等结构上的传递。
当精密仪器等需要消极隔振时，也可采用吊式隔振器来实施。TD Ⅲ型吊式隔振器可作为用户理想的选择。
1.结构特点
TD Ⅲ型吊式隔振器是采用优质弹簧、橡胶弹性元件和框架组合而成，其载荷范围宽，固有频率低，对振动和固体声有明显减弱作用。
TD Ⅲ型吊式隔振器的基本安装方式为吊杆——吊杆式，根据用户需要，亦可将吊杆制成吊环或吊钩，三者技术性能相同，只是吊装方式不同。本说明只给出了吊杆式的安装尺寸。 |
 |

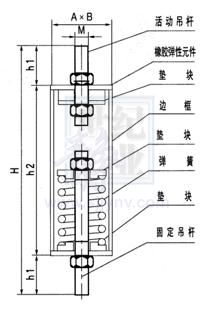

2. 安装尺寸和技术性能
|
| 型 号 |
外形与安装尺寸 mm |
载荷范围N |
垂向固有频率
Hz
|
垂向刚度
N/mm |
| A |
B |
h1 |
h2 |
M |
预压 |
最大 |
|
TDⅢ-1
|
50
|
45
|
50
|
155
|
8
|
50
|
150
|
4.7 ~ 2.7
|
4.4
|
|
TDⅢ-2
|
55
|
50
|
50
|
155
|
8
|
100
|
300
|
5.0 ~ 2.8
|
9.0
|
|
TDⅢ-3
|
65
|
60
|
60
|
165
|
10
|
200
|
500
|
4.3 ~ 2.7
|
14.7
|
|
TDⅢ-4
|
75
|
70
|
60
|
175
|
10
|
300
|
700
|
3.9 ~ 2.6
|
18.5
|
|
TDⅢ-5
|
75
|
70
|
80
|
175
|
12
|
350
|
850
|
4.0 ~ 2.6
|
22.9
|
|
TDⅢ-6
|
100
|
95
|
80
|
175
|
12
|
400
|
1000
|
4.3 ~ 2.6
|
29.3
|
|
TDⅢ-7
|
100
|
95
|
80
|
175
|
12
|
600
|
1500
|
4.3 ~ 2.7
|
44.0
|
|
TDⅢ-8
|
110
|
105
|
80
|
175
|
12
|
800
|
2000
|
4.6 ~ 2.9
|
66.4
|
|
TDⅢ-9
|
110
|
105
|
80
|
175
|
16
|
1300
|
3000
|
4.0 ~ 2.7
|
84.9
|
|
TDⅢ-10
|
115
|
110
|
80
|
175
|
16
|
1700
|
4000
|
4.0 ~ 2.6
|
107.0
|
|
TDⅢ-11
|
120
|
115
|
80
|
230
|
16
|
2500
|
6000
|
4.0 ~ 2.6
|
164.0
|
|
TDⅢ-12
|
135
|
130
|
100
|
260
|
18
|
3300
|
8000
|
3.9 ~ 2.5
|
196.0
|
|
TDⅢ-13
|
145
|
140
|
100
|
270
|
20
|
4300
|
10000
|
3.9 ~ 2.6
|
267.0
|
|
TDⅢ-14
|
155
|
150
|
100
|
300
|
24
|
5600
|
13000
|
3.8 ~ 2.5
|
349.0
|
|
TDⅢ-15
|
185
|
180
|
120
|
320
|
30
|
8500
|
20000
|
4.0 ~ 2.6
|
498.0
|
|
TDⅢ-16
|
210
|
205
|
120
|
330
|
35
|
13000
|
30000
|
4.0 ~ 2.6
|
827.0
|
|
|
注：表中h1为吊杆预压长度，实际工作中，固定吊杆h1的长度为h'1：
h'1=h1+(工作载荷－预压载荷)／垂向刚度
例：实际工作载荷为600N ，采用TDⅢ型弹性吊架，则实际吊杆长h'为：
h'＝60+（600-300）/18.5＝60+16.2＝76.2
|
|
3.订货需知
3.1 订货时如不声明，我公司一律供给吊杆——吊杆式结构。
3.2 如在外形尺寸、吊装方式以及技术性能上有其它要求时，请用户在订货时说明，我公司会做到用户满意。
|
